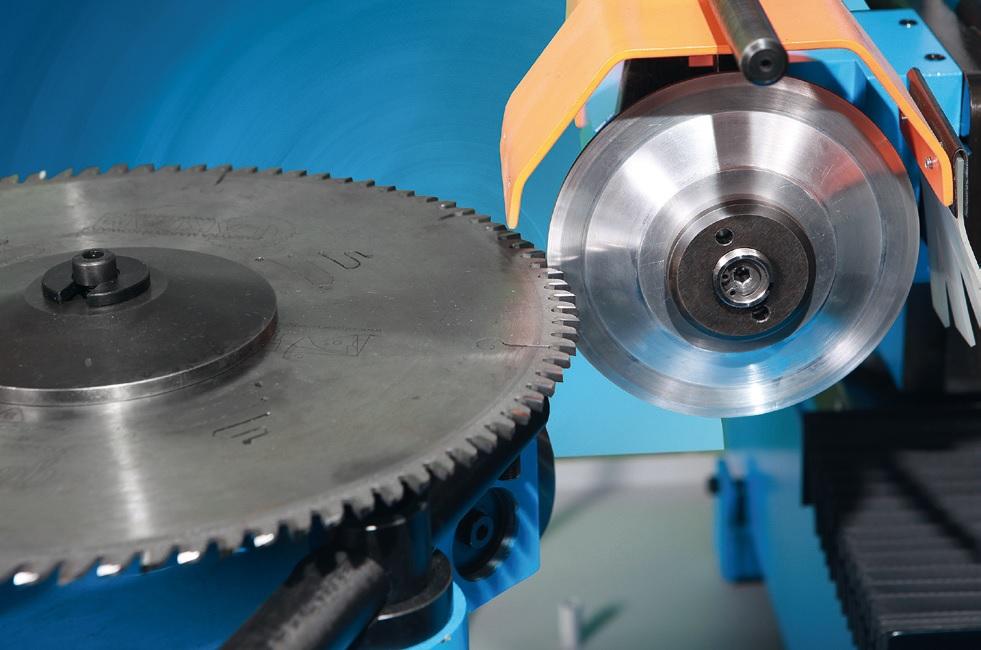

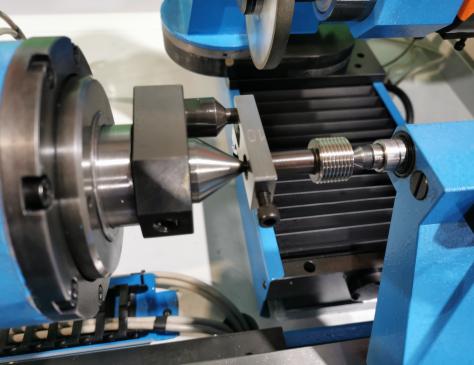

ASP-631F WERSJA P
Szlifierka do automatycznego ostrzenia pił tarczowych z możliwością rozbudowy o głowicę do ostrzenia frezów
Maszyna przeznaczona do ostrzenia pił tarczowych z zębami prostymi, naprzemian skośnymi, jednostronnie skośnymi, trapezowymi o średnicach od 100 do 630 mm. Proces ostrzenia przebiega w cyklu automatycznym.
Szlifierkę mo...

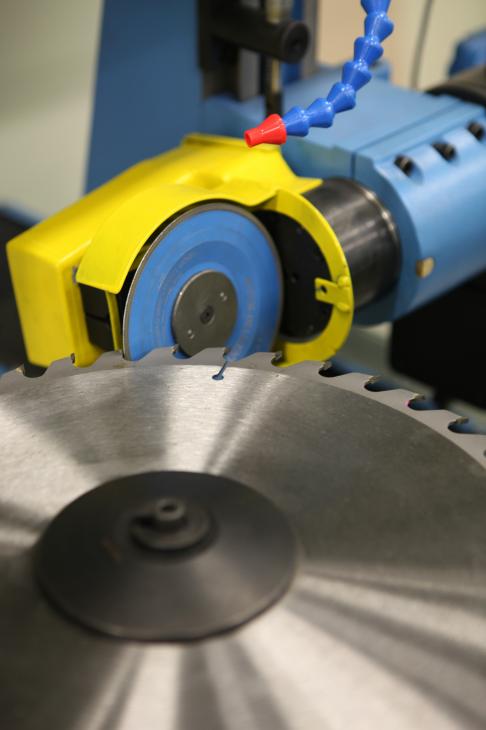

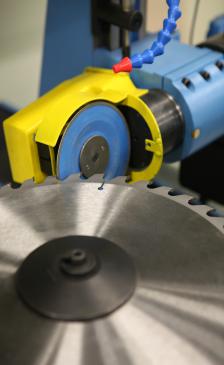

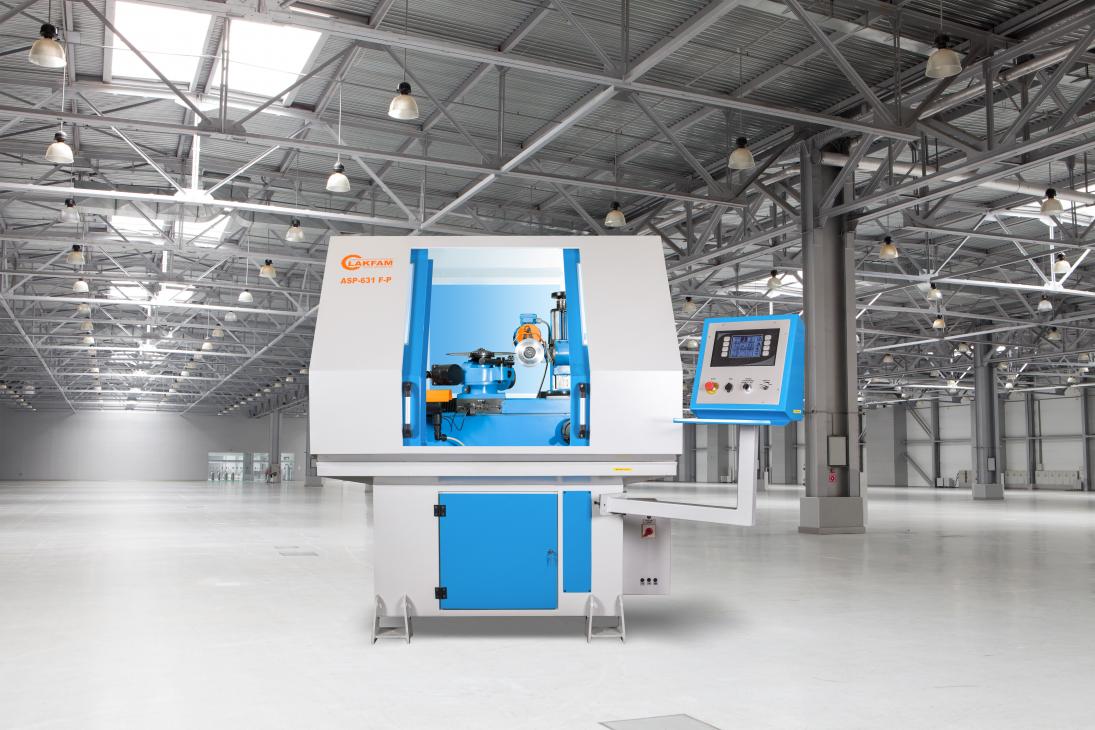

ASP-631F WERSJA P
Szlifierka do automatycznego ostrzenia pił tarczowych z możliwością rozbudowy o głowicę do ostrzenia frezów
Maszyna przeznaczona do ostrzenia pił tarczowych z zębami prostymi, naprzemian skośnymi, jednostronnie skośnymi, trapezowymi o średnicach od 100 do 630 mm. Proces ostrzenia przebiega w cyklu automatycznym.

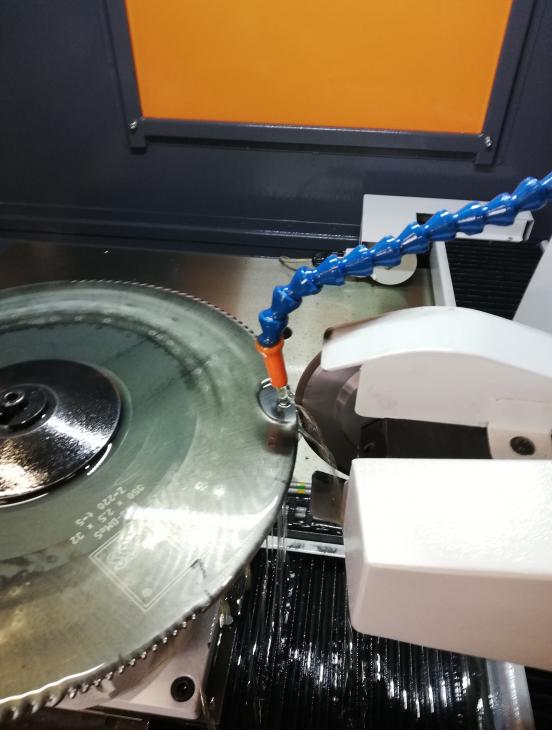

Szlifierkę można dodatkowo wzbogacić o możliwość ostrzenia na mokro porzez zastosowanie układu chłodzenia.
Maszyna ASP-631F P jest urządzeniem uniwersalnym co oznacza że może być dodatkowo wyposażone w głowicę do ostrzenia frezów prostych oraz lekkich głowic.

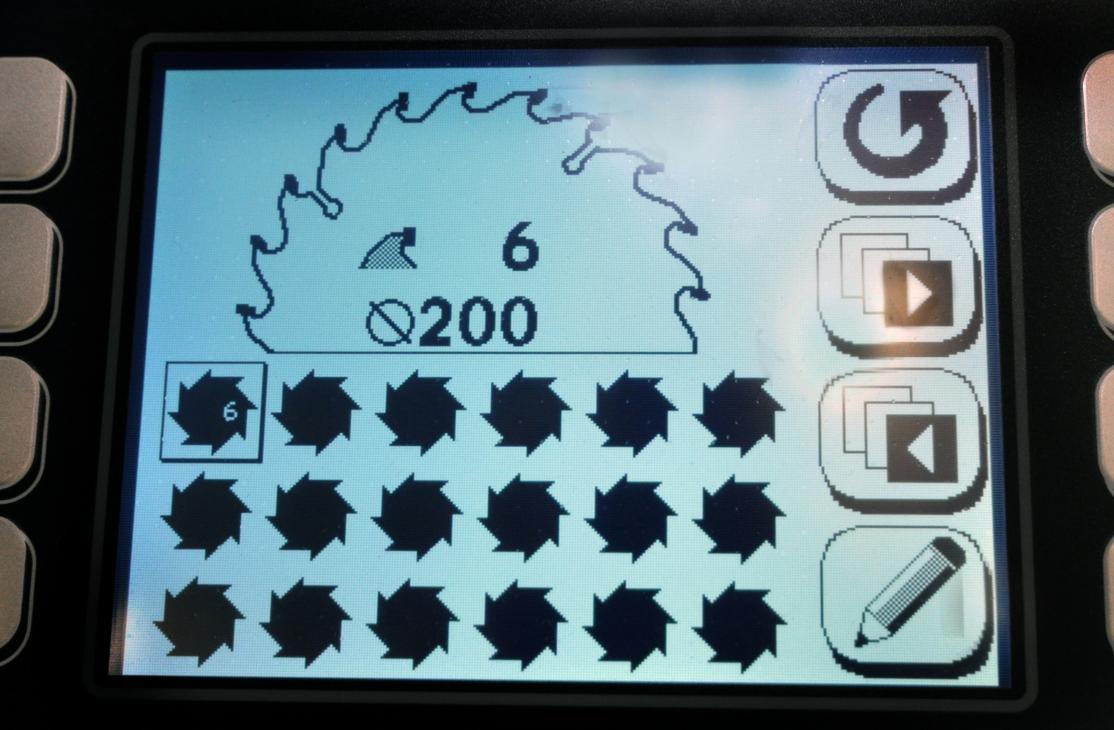

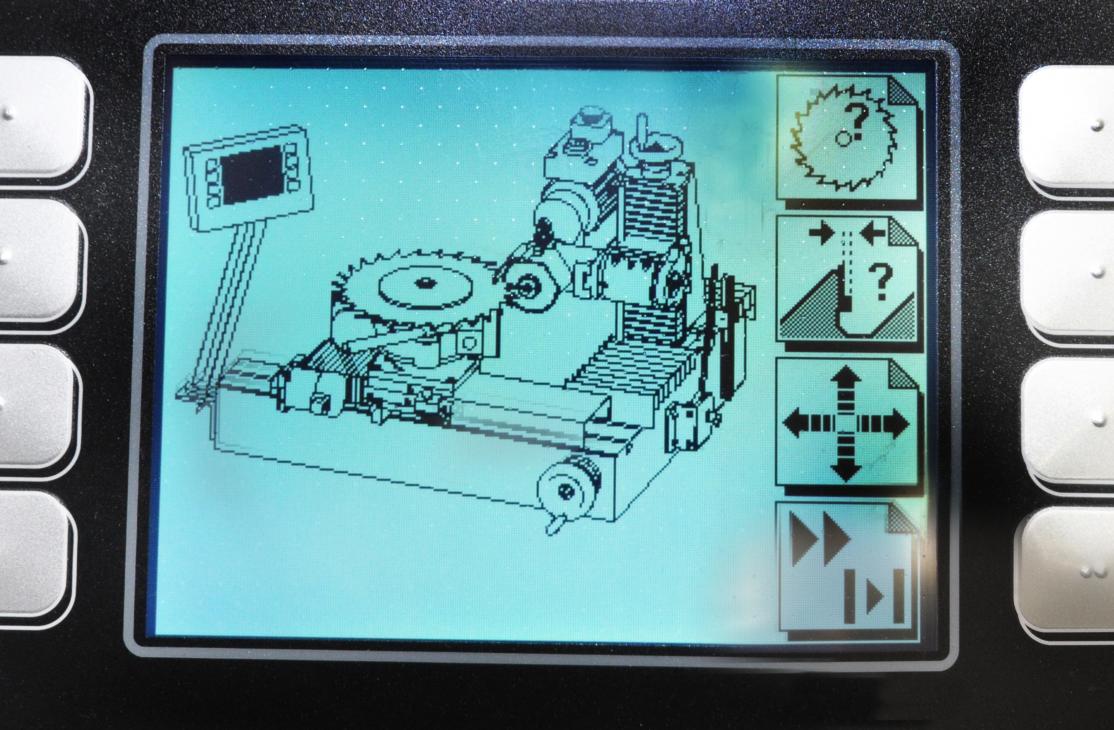

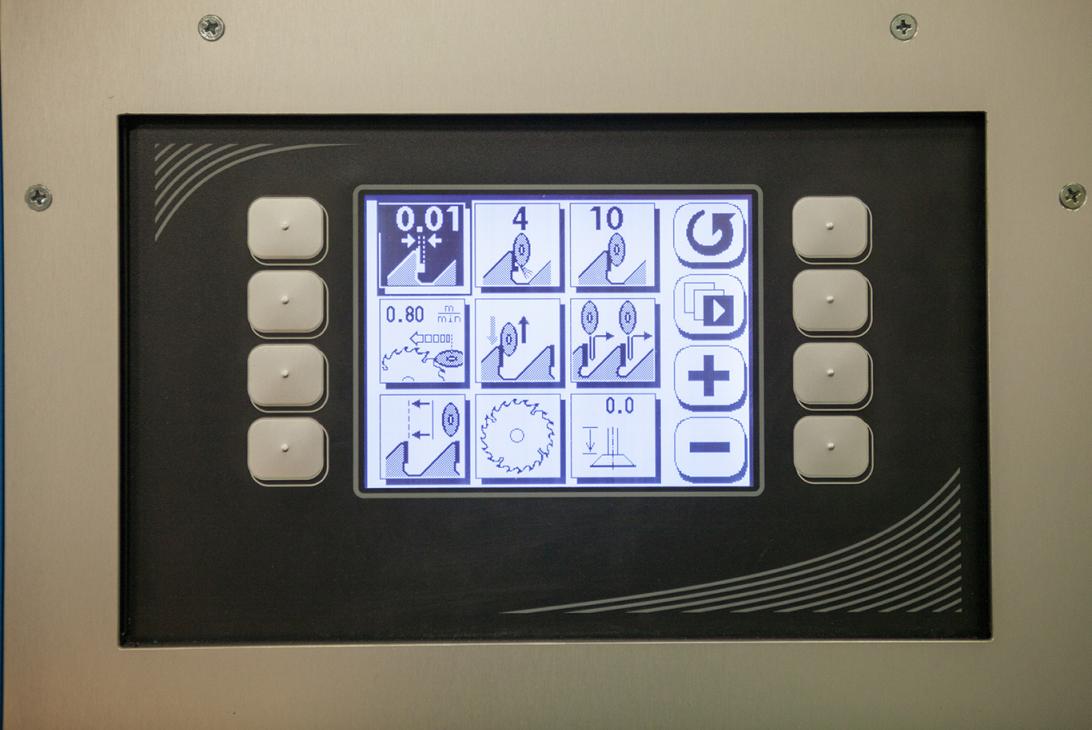

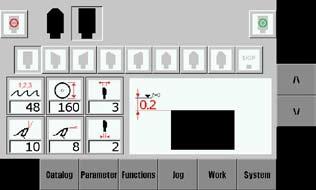

Programowanie maszyny odbywa się za pomocą prostego i intuicyjnego panelu sterującego, który umożliwia wprowadzenie podstawowych danych niezbędnych w procesie ostrzenia.
DANE TECHNICZNE:
| Średnice ostrzonych pił |
100 - 630 mm |
| Moc silnika napędu ściernicy |
1,1 kW |
| Prędkość obrotowa ściernicy |
3570 obr/min |
| Średnica ściernicy |
125 mm |
| Średnica otworu ściernicy |
20 mm |
| Kąt pochylania osi ściernicy |
± 45° |
| Posuw wzdłużny |
265 mm |
| Pionowy przesuw wrzeciennika |
200 mm |
| Poziomy przesuw wrzeciennika |
315 mm |
| Średnica trzpienia mocującego piły |
16 lub 22 mm |
| Średnica pierścieni redukcyjnych do pił |
wg życzeń klienta |
| Pojemność zbiornika układu chłodzenia |
40 l |
ASP-631F WERSJA WL
Czteroosiowa sterowana numerycznie szlifierka do automatycznego ostrzenia pił tarczowych z głowicą wahliwą na prowadnicach liniowych

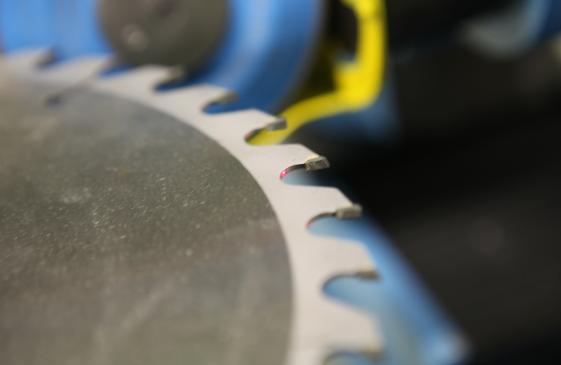

Maszyna przeznaczona jest do automatycznego ostrzenia pił tarczowych z zębami prostymi, naprzemian skośnymi, jednostronnie skośnymi, trapezowymi o średnicach od 100 do 630 mm. Szlifierka wyposażone jest w głowicę wahliw...

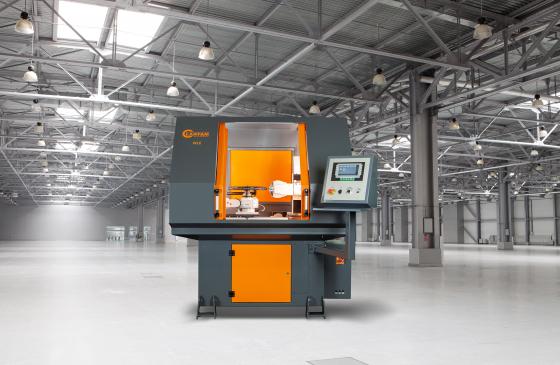

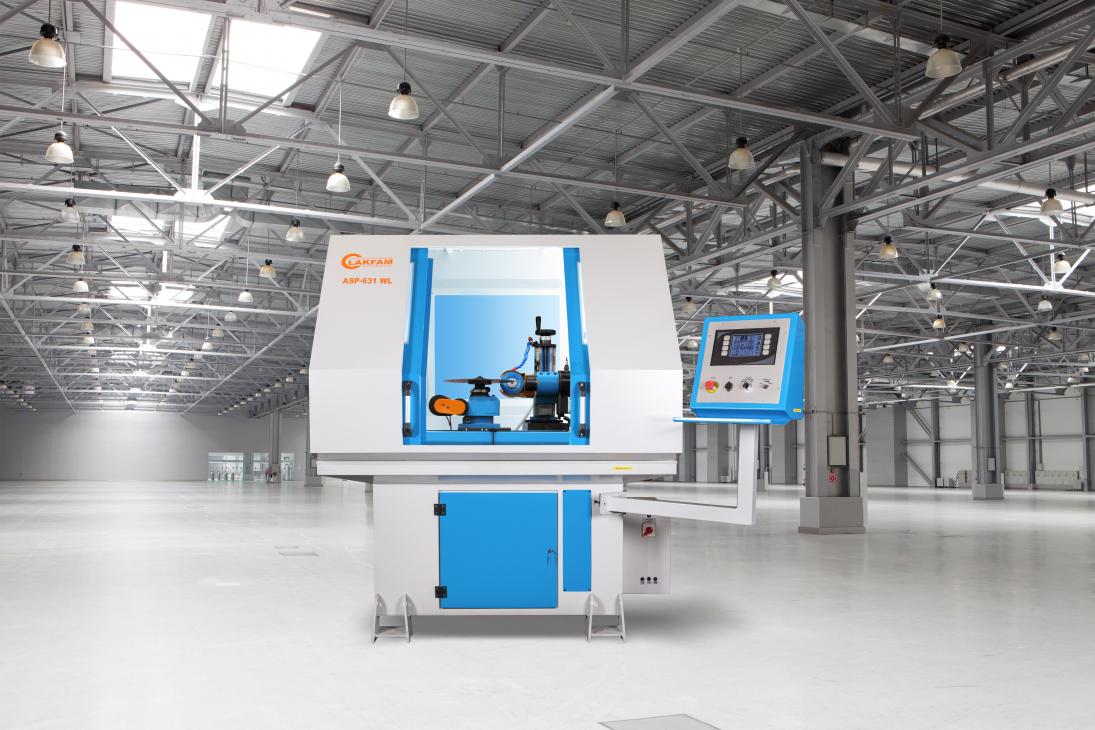

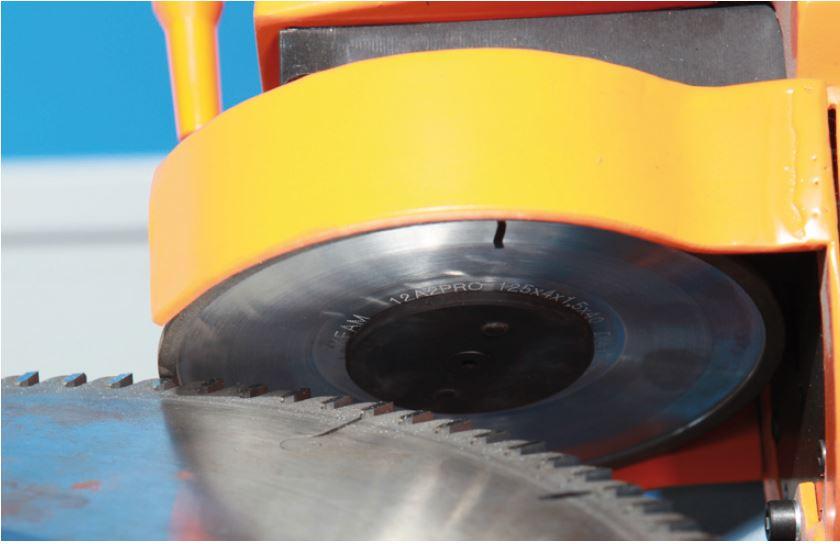

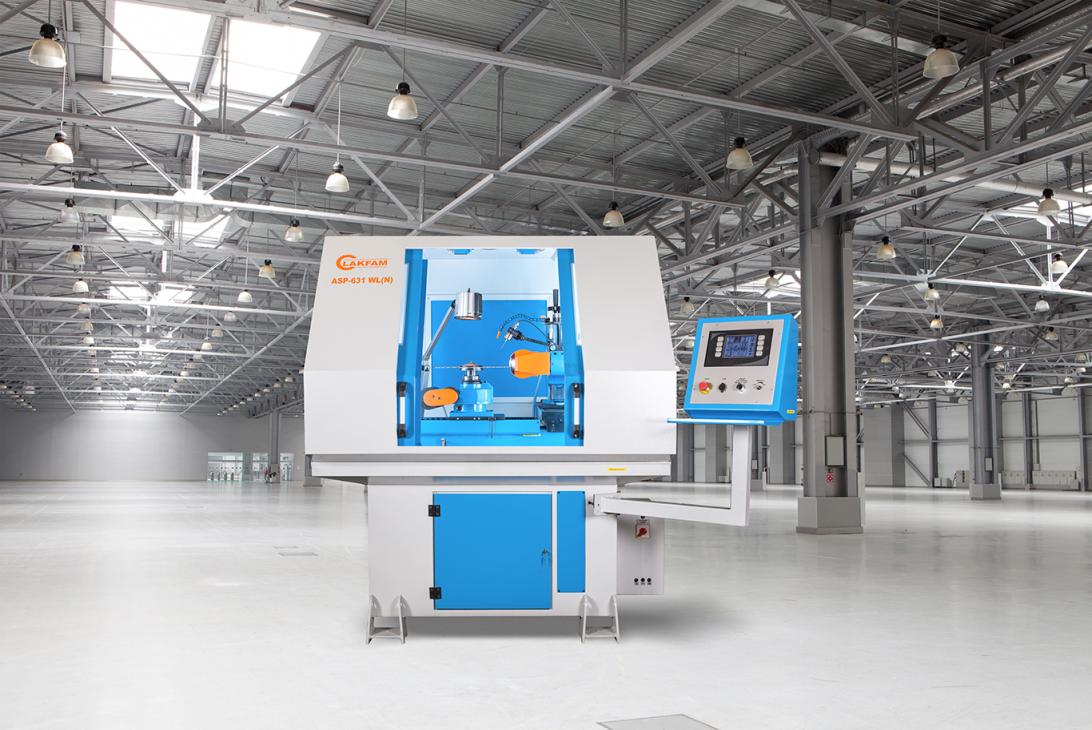

ASP-631F WERSJA WL
Czteroosiowa sterowana numerycznie szlifierka do automatycznego ostrzenia pił tarczowych z głowicą wahliwą na prowadnicach liniowych
Maszyna przeznaczona jest do automatycznego ostrzenia pił tarczowych z zębami prostymi, naprzemian skośnymi, jednostronnie skośnymi, trapezowymi o średnicach od 100 do 630 mm. Szlifierka wyposażone jest w głowicę wahliwą pozwalającą na ostrzenie zarówno powierzchni natarcia jak i przyłożenia bez konieczności przeskładania ostrzonego narzędzia.
Maszyna porusza się się na wysokiej klasy prowadniach liniowych co wpływa na zwiększenie precyzji procesu ostrzenia.

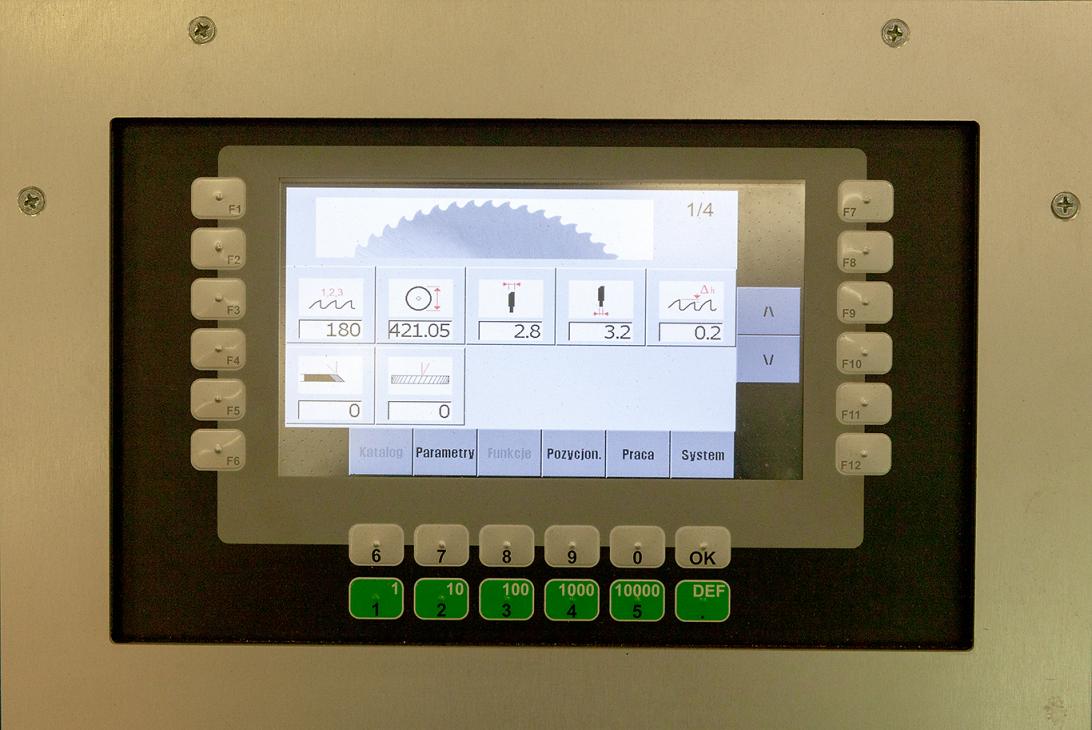

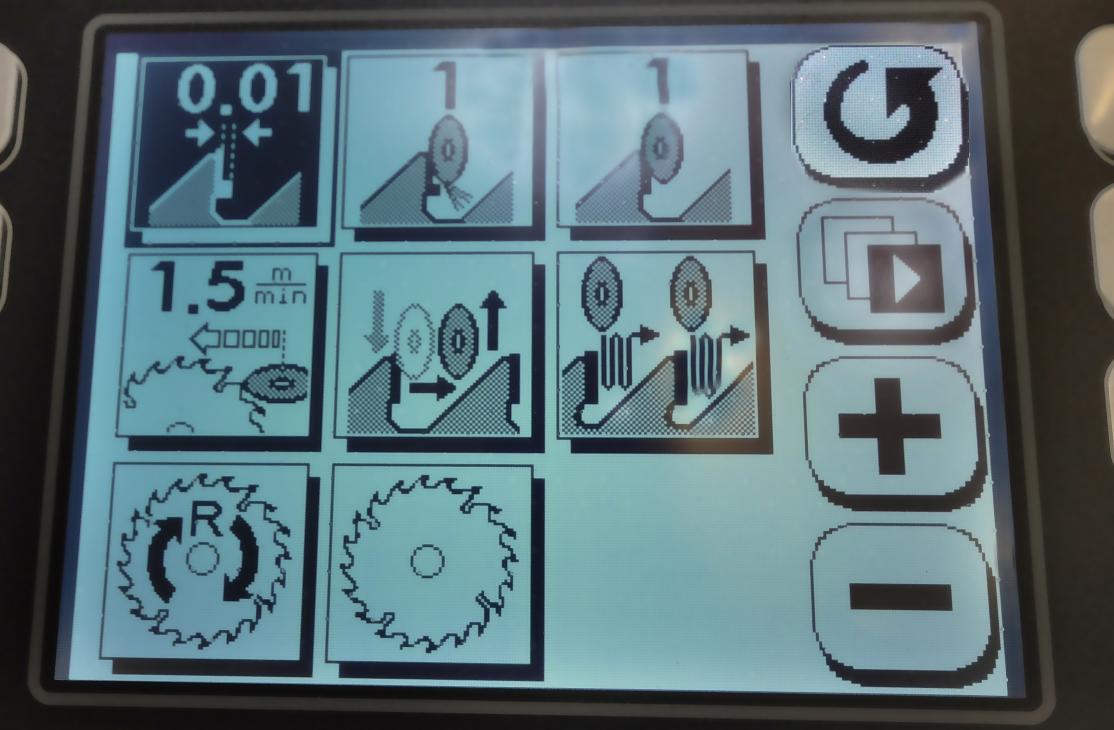

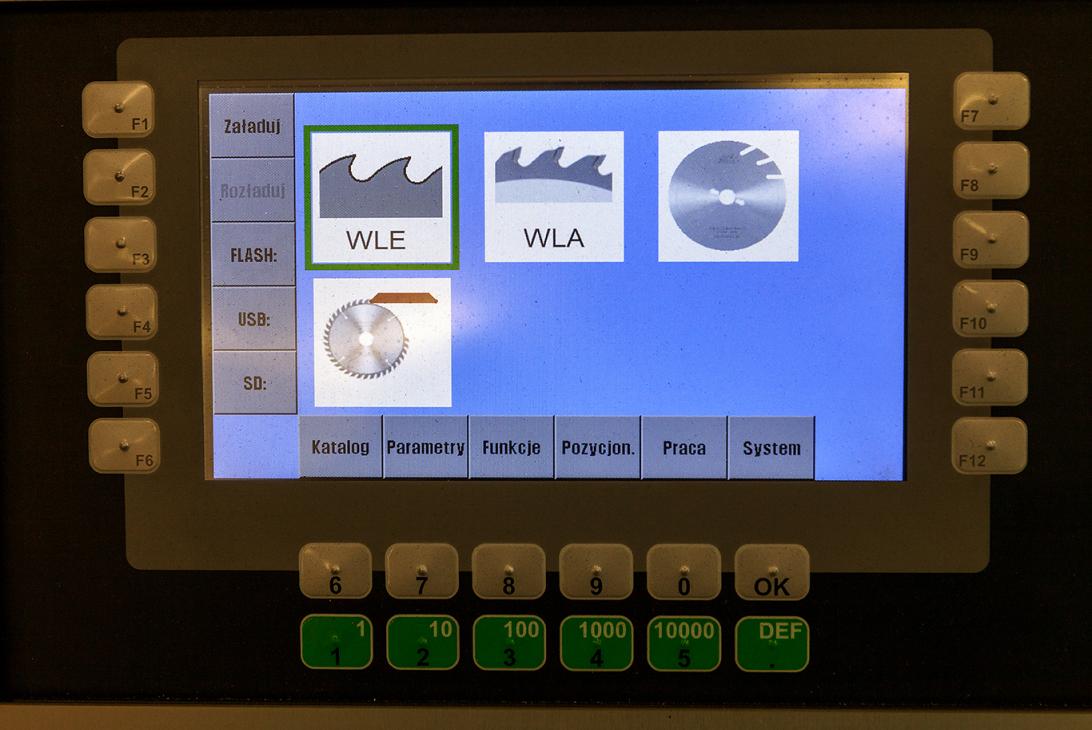

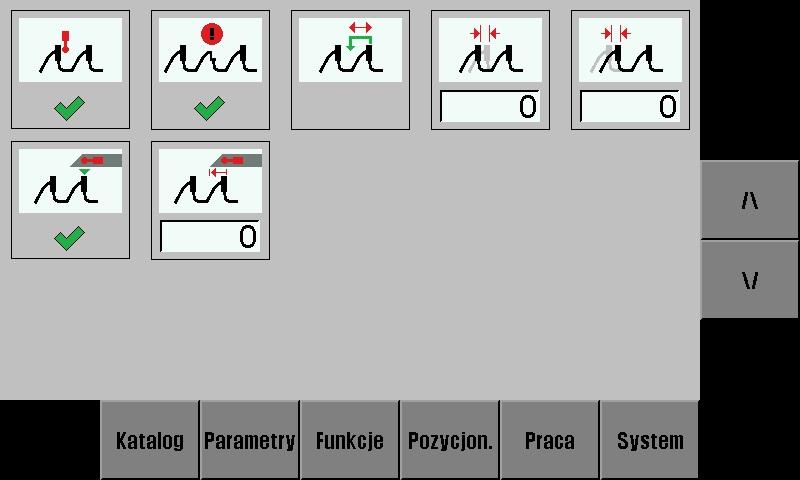

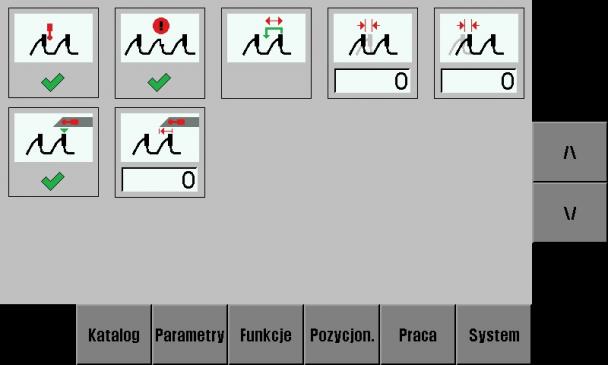

Proces ostrzenia kontrolowany jest za pomocą intuicyjnego sterownika w którym wprowadzane są wszystkie niezbędne parametry ostrzonego narzędzia. Możliwe jest rónież definiowanie "własnych pił" z sekwencją do ośmiu różnych zębów (przykładowo: 2x ząb naprzemian skośnych, trapez lub trapez po trapezie - przy różnych wysokościach trapezów).
Kompletna maszyna zawiera stojak z układem chłodzenia, kabinę z lampą oświetleniową.
DANE TECHNICZNE:
| Moc zainstalowana |
2 kW |
| Napięcie zasilania/sterowania |
3x400V/ 24V |
| Obroty wrzeciona |
0-3550 min.-1 |
| Średnica ściernicy |
125 mm |
| Obrót głowicy |
±180° |
| Kąt pochylenia ściernicy |
±60° |
| Poziomy przesuw ściernicy |
315 mm |
| Posuw wzdłużny |
370 mm (500) |
| Posuw poprzeczny |
440 mm (520) |
| Średnica ostrzonej piły |
100-630 mm (800) |
| Średnica trzpienia mocującego piły |
∅16 lub ∅22 |
| Pojemność zbiornika układu chłodzenia |
40 l |
ASP-631F WERSJA WL (N)
Czteroosiowa sterowana numerycznie szlifierka do automatycznego ostrzenia pił tarczowych z głowicą wahliwą na prowadnicach liniowych
Maszyna przeznaczona jest do automatycznego ostrzenia pił tarczowych z zębami prostymi, naprzemian skośnymi, jednostronnie skośnymi, trapezowymi o średnicach od 100 do 630 mm. Szlifierka wyposażone jest w głowicę wahliw...

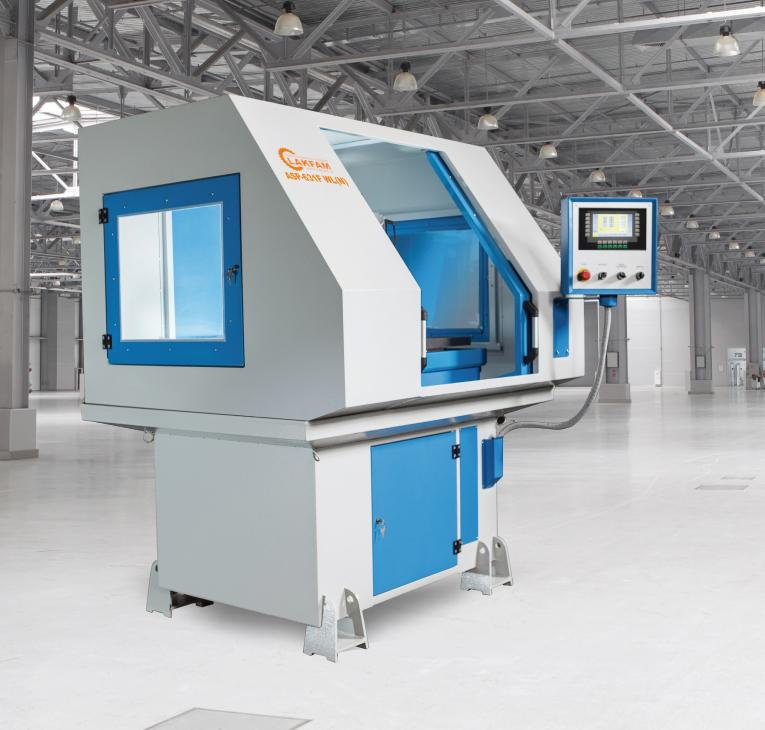

ASP-631F WERSJA WL (N)
Czteroosiowa sterowana numerycznie szlifierka do automatycznego ostrzenia pił tarczowych z głowicą wahliwą na prowadnicach liniowych
Maszyna przeznaczona jest do automatycznego ostrzenia pił tarczowych z zębami prostymi, naprzemian skośnymi, jednostronnie skośnymi, trapezowymi o średnicach od 100 do 630 mm. Szlifierka wyposażone jest w głowicę wahliwą pozwalającą na ostrzenie zarówno powierzchni natarcia jak i przyłożenia bez konieczności przeskładania ostrzonego narzędzia.
Maszyna porusza się się na wysokiej klasy prowadniach liniowych co wpływa na zwiększenie precyzji procesu ostrzenia.

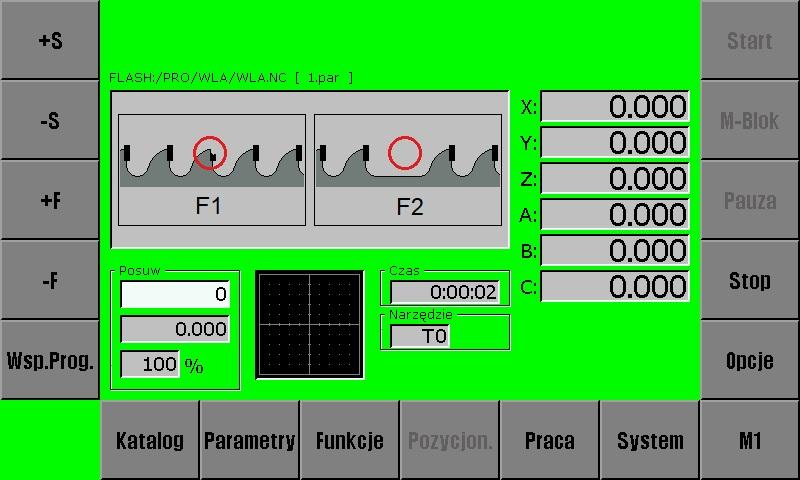

Proces ostrzenia kontrolowany jest za pomocą intuicyjnego sterownika w którym wprowadzane są wszystkie niezbędne parametry ostrzonego narzędzia.
Możliwe jest rónież definiowanie "własnych pił" z sekwencją do ośmiu różnych zębów (przykładowo: 2x ząb naprzemian skośnych, trapez lub trapez po trapezie - przy różnych wysokościach trapezów).

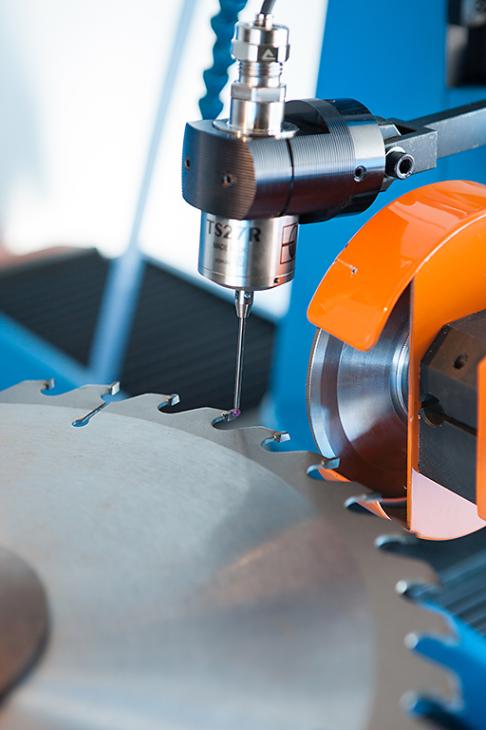

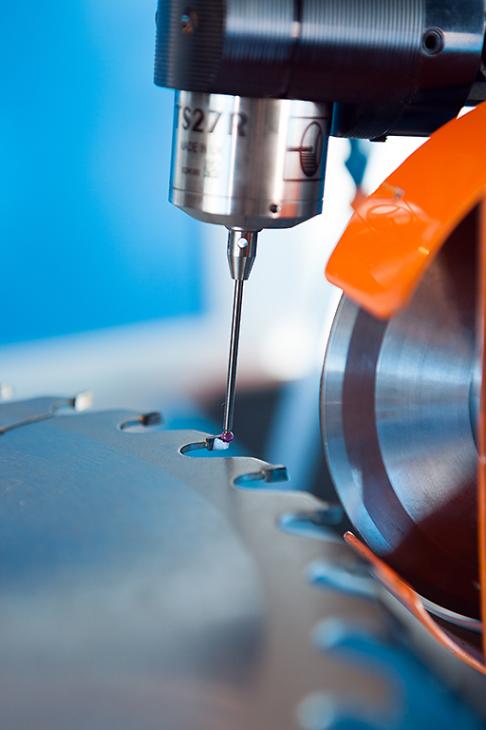

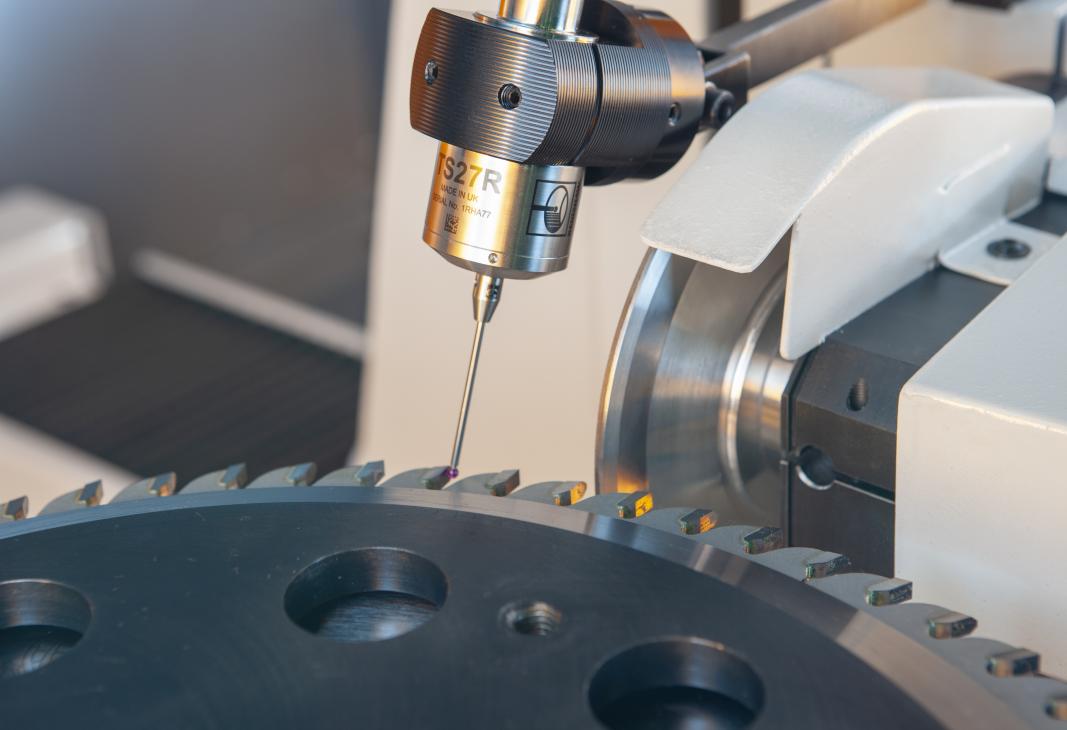

Szlifierka jest dodatkowo wyposażona w nowoczesną sondę pomiarową Renishaw, która pozwala ostrzyć piły tarczowe z nierównomiernym podziałem zębów. Kompletna maszyna zawiera stojak z układem chłodzenia, kabinę z lampą oświetleniową oraz pakiet startowy.
DANE TECHNICZNE:
| Moc zainstalowana |
2 kW |
| Napięcie zasilania/sterowania |
3x400V/ 24V |
| Obroty wrzeciona |
0-3550 min.-1 |
| Średnica ściernicy |
125 mm |
| Obrót głowicy |
±180° |
| Kąt pochylenia ściernicy |
±60° |
| Poziomy przesuw ściernicy |
315 mm |
| Posuw wzdłużny |
370 mm |
| Posuw poprzeczny |
440 mm |
| Średnica ostrzonej piły |
100-630 mm |
| Średnica trzpienia mocującego piły |
∅16 lub ∅22 |
| Pojemność zbiornika układu chłodzenia |
40 l |

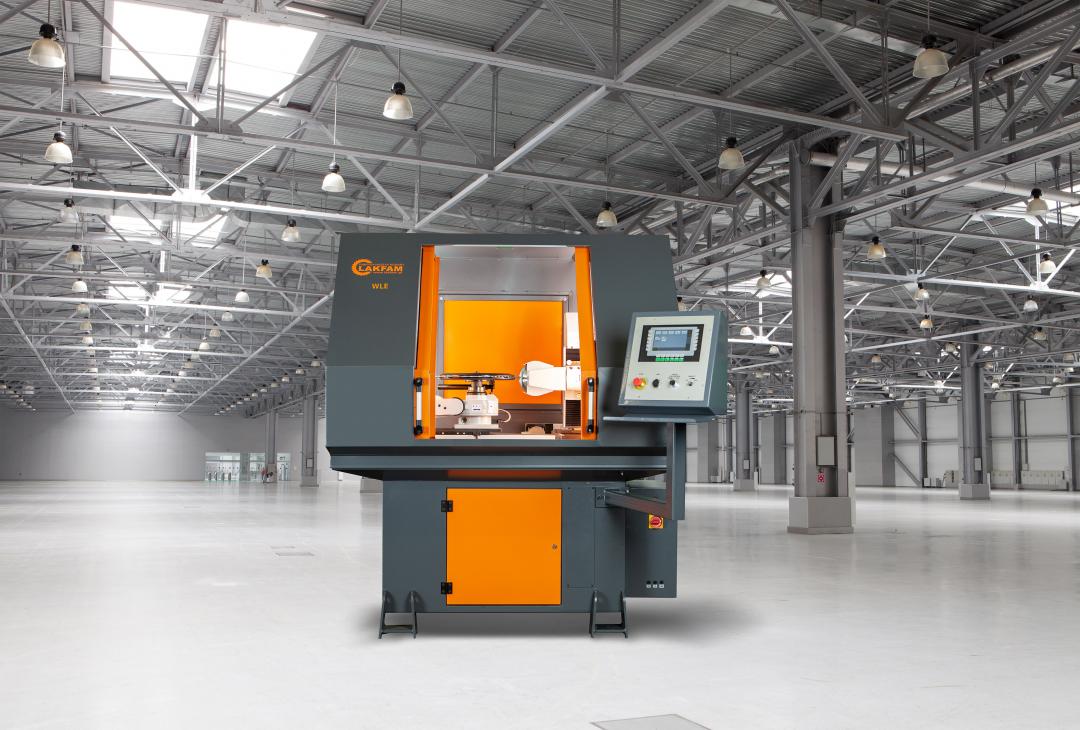

ASP-631F WERSJA WL (E)
Automatyczna szlifierka do ostrzenia pił o różnych geometriach zębów w tym zębów o zarysie łukowym

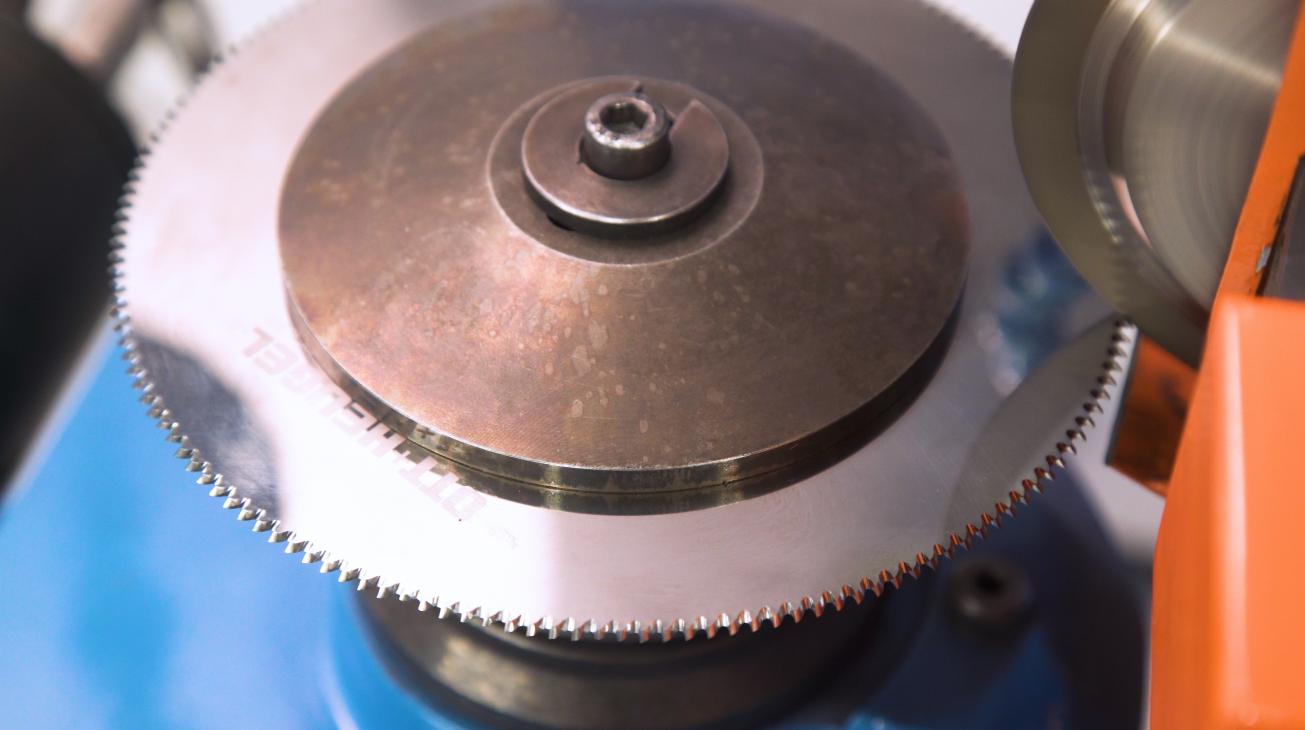

Maszyna przeznaczona jest do automatycznego ostrzenia pił tarczowych oraz frezów piłkowych z możliwością pogłębiania zęba (wcinania) o średnicach od 100 do 630 mm. Pozwala na ostrzenie zębów prostych, naprzemian skośnych...
ASP-631F WERSJA WL (E)
Automatyczna szlifierka do ostrzenia pił o różnych geometriach zębów w tym zębów o zarysie łukowym
Maszyna przeznaczona jest do automatycznego ostrzenia pił tarczowych oraz frezów piłkowych z możliwością pogłębiania zęba (wcinania) o średnicach od 100 do 630 mm. Pozwala na ostrzenie zębów prostych, naprzemian skośnych, jednostronnie skośnych, trapezowych, łukowych.
Szlifierka wyposażona jest w głowicę wahliwą pozwalającą na ostrzenie zarówno powierzchni natarcia jak i przyłożenia bez konieczności przeskładania ostrzonego narzędzia. Maszyna porusza się się na wysokiej klasy prowadniach liniowych co wpływa na zwiększenie precyzji procesu ostrzenia. Maszyna posiada 5 osi sterowancyh numerycznie
Proces ostrzenia kontrolowany jest za pomocą intuicyjnego sterownika w którym wprowadzane są wszystkie niezbędne parametry ostrzonego narzędzia. Możliwe jest rónież definiowanie "własnych pił" z sekwencją do ośmiu różnych zębów (przykładowo: 2x ząb naprzemian skośnych, trapez lub trapez po trapezie - przy różnych wysokościach trapezów).
Kompletna maszyna zawiera stojak z układem chłodzenia, kabinę z lampą oświetleniową.
DANE TECHNICZNE:
| Przesuw wzdłużny |
370 mm |
| Przesuw poprzeczny |
440 mm |
| Kąt obrotu głowicy uchwytowej (oś A) |
dowolny |
| Kąt obrotu wrzeciona ściernicy (oś B) |
±180° |
| Maksymalna średnica ostrzonej piły |
630 mm |
| Ilość zębów ostrzonej piły |
1-999 |
| Moc napędu ściernicy |
0,55 kW |
| Prędkość obrotowa ściernicy |
0-3574 min.-1 |
| Średnica ściernicy |
Max 150 mm |
| Śrenica obsady ściernicy |
40 mm |
| Prędkość posuwu roboczego |
0,2-2 m/min |
| Wartość przybrania przy ostrzeniu |
0-0,99 mm |
| Ilość programowalnych przejść ostrzących |
0-99 |
| Ilość programowanych przejść wyiskrzających |
0-9 |
| Całkowita moc zainstalowana |
2 Kw |
| Objętość zbiornika chłodziwa |
40 l |

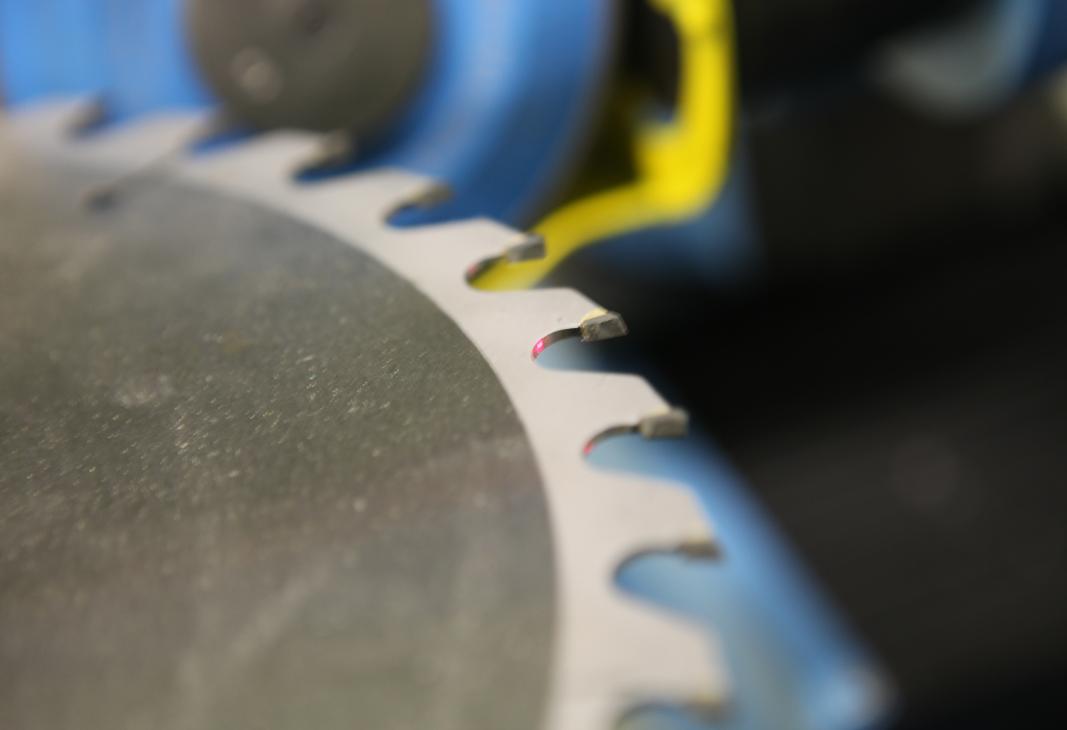

ASP-631F WERSJA WL Premium
Automatyczna szlifierka z głowicą obrotową do ostrzenia i profilowania pił do drewna i metalu o różnych geometriach zębów [w tym zębów o zarysie łukowym] sterowana w 5 osiach z możliwością automatycznego pomiaru podziału zębów
Polska myśl technologiczna wraz z zaangażowaniem naszych konstruktorów zaowocowała powstaniem zaawansowanej technologicznie szlifierki ASP-631 WL PREMIUM z przeznaczeniem do ostrzenia między innymi większości dostępnych...

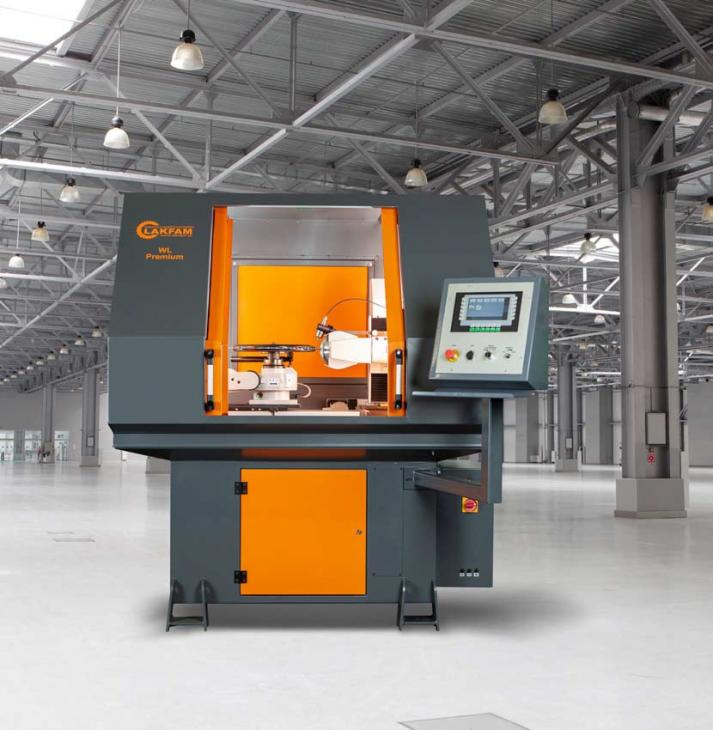

ASP-631F WERSJA WL Premium
Automatyczna szlifierka z głowicą obrotową do ostrzenia i profilowania pił do drewna i metalu o różnych geometriach zębów [w tym zębów o zarysie łukowym] sterowana w 5 osiach z możliwością automatycznego pomiaru podziału zębów
Polska myśl technologiczna wraz z zaangażowaniem naszych konstruktorów zaowocowała powstaniem zaawansowanej technologicznie szlifierki ASP-631 WL PREMIUM z przeznaczeniem do ostrzenia między innymi większości dostępnych na rynku pił do drewna (ząb prosty, trapezowy, naprzemian skośny, obustronnie skośny) z równomiernym i nierównomiernym podziałem zębów. Zastosowanie 5 sterowanych numerycznie osi pozwala na automatyczne pozycjonowanie głowicy szlifierskiej względem osi narzędzia oraz ostrzenie i profilowanie ostrzonych zębów. Maszyna umożliwia również usuwanie starego a następnie wykonanie nowego uzębienia zgodnie z zadanymi parametrami. Zastosowanie sondy umożliwia również wykrywanie i pomijanie wyłamanych zębów. Dodatkowo maszyna posiada funkcję automatycznego dojazdu ściernicy do kontaktu z pierwszym zębem na powierzchni przyłożenia.
DANE TECHNICZNE:
| Średnica zewnętrza ostrzonej piły |
1-630 mm |
| Ilość ostrzonych zębów |
2-999 |
| Wielkość przybrania przy ostrzeniu |
0,01-0,99 mm |
| Ilość programowalnych przejść ostrzących |
0-99 |
| Prędkość szlifowania |
0,1 - 2 m/min |
| Kąt natarcia |
-10° do +30° |
| Kąt przyłożenia |
+5° do +45° |
| Średnica ściernicy |
Max 150 mm |
| Średnica otworu mocującego |
40 mm |
| Moc zainstalowana |
2 kW |
| Pojemność zbiornika układu chłodzenia |
Ok. 40l |
| Waga |
550 kg |
| Wymiary |
1540x1700x1800 mm |

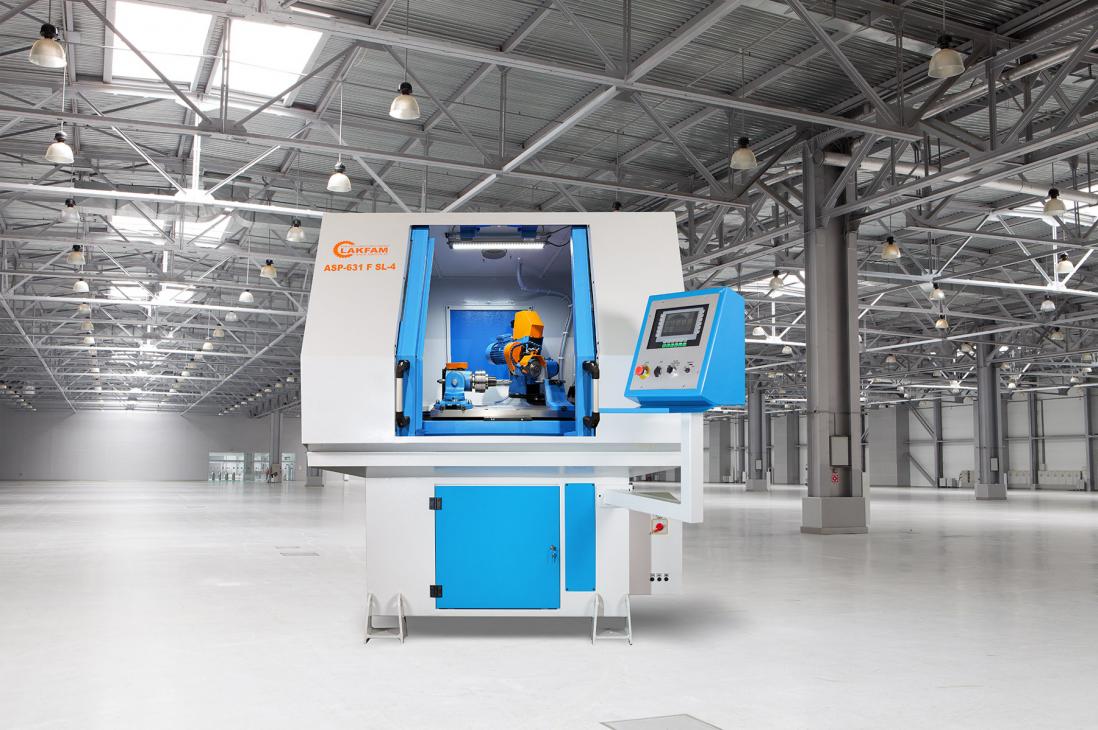

ASP-631F WERSJA WL S
wieloosiowe centrum do serwisowania pił tarczowych o róznych geometriach zębów
Polska myśl technologiczna wraz z zaangażowaniem naszych konstruktorów zaowocowała powstaniem zaawansowanej technologicznie szlifierki ASP-631 WL PREMIUM z przeznaczeniem do ostrzenia między innymi większości dostępnych...
ASP-631F WERSJA WL S
wieloosiowe centrum do serwisowania pił tarczowych o róznych geometriach zębów
Polska myśl technologiczna wraz z zaangażowaniem naszych konstruktorów zaowocowała powstaniem zaawansowanej technologicznie szlifierki ASP-631 WL PREMIUM z przeznaczeniem do ostrzenia między innymi większości dostępnych na rynku pił do drewna (ząb prosty, trapezowy, naprzemian skośny, obustronnie skośny) z równomiernym i nierównomiernym podziałem zębów i frezów piłkowych z łukowym grzbietem zęba stosowanych do cięcia stali, gumy, tworzyw sztucznych. Zastosowanie 6 sterowanych numerycznie w tym napędy servo osi pozwala na automatyczne pozycjonowanie głowicy szlifierskiej względem osi narzędzia oraz ostrzenie i profilowanie ostrzonych zębów. Maszyna umożliwia również usuwanie starego a następnie wykonanie nowego uzębienia zgodnie z zadanymi parametrami. Zastosowanie sondy umożliwia również wykrywanie i pomijanie wyłamanych zębów. Dodatkowo maszyna posiada funkcję automatycznego dojazdu ściernicy do kontaktu z pierwszym zębem na powierzchni przyłożenia.
DANE TECHNICZNE:
| Max. średnica ostrzonej piły |
800 mm |
| Ilość ostrzonych zębów |
2-999 |
| Wielkość przybrania przy ostrzeniu |
0,01-0,99 mm |
| Ilość programowalnych przejść ostrzących |
0-99 |
| Posuw roboczy |
0,2 - 2 m/min |
| Przesuw wzdłużny (oś X) |
520 mm |
| Przesuw poprzeczny (oś Z) |
520 mm |
| Przesuw pionowy (oś Y) |
155 mm |
| Kąt skrętu stołu roboczego |
dowolna |
| ostrzenie narzędzi pod kątem w zakresie |
0°–90° |
| Ilość osi sterowanych |
6 |
| Napędy |
AC |
| Centralne smarowanie |
TAK |
| Pojemność układu chłodzenia |
70l |
| Chwytak pił |
TAK |
